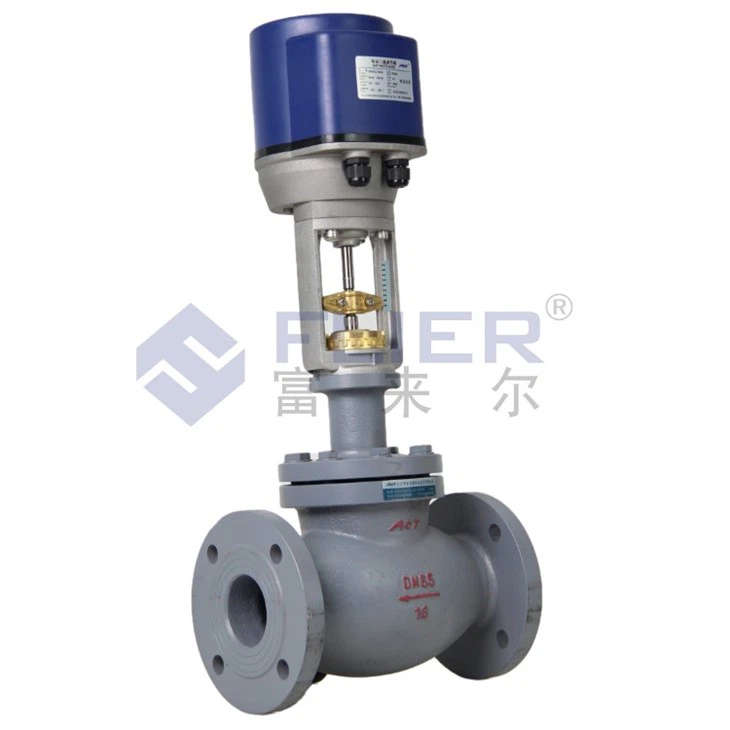

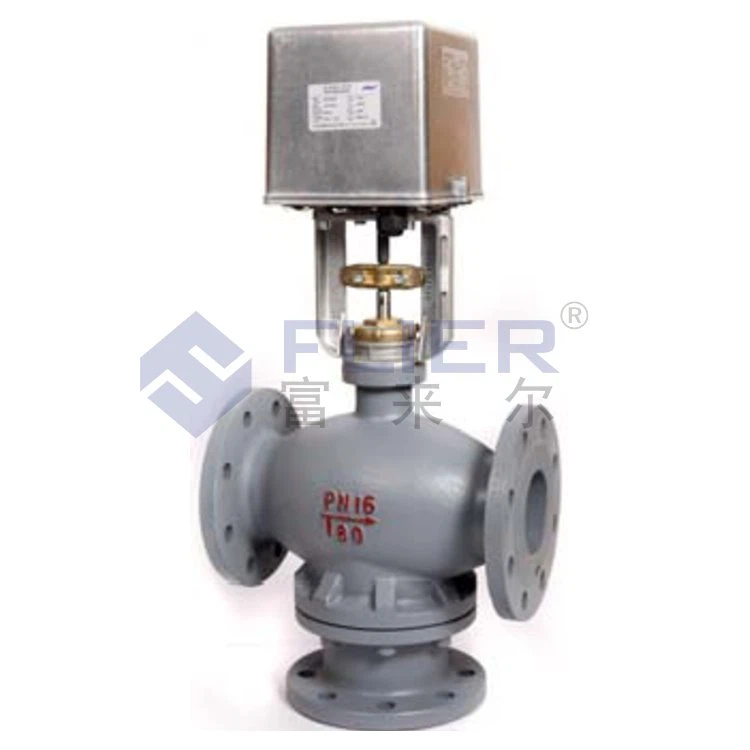

Паровой электрический регулирующий клапан
Электрические регулирующие клапаны серии AVF широко используются в автоматическом управлении системами кондиционирования, охлаждения, отопления и других зданий. В то же время он также подходит для систем автоматического управления производственным процессом в химической, нефтяной, металлургической, электроэнергетической, легкой промышленности и других отраслях промышленности.
Регулирующий клапан диаметром DN20-DN150 оснащен электрическим приводом RA-300 американской компании Johnson.
Электрические регулирующие клапаны серии AVF-5000 подходят для холодной, горячей воды, пара и других неагрессивных сред: низкотемпературные регулирующие клапаны подходят для низкотемпературных сред, таких как этиленгликоль, и в основном используются для измерения температуры. системы управления в холодильных камерах.
Функции
Синхронный двигатель переменного тока: низкое энергопотребление, низкий уровень шума, точное действие.
Комбинированная плавающая пружина: постоянная сила уплотнения, надежная защита от перегрузок.
Сигнал управления: аналоговый вход 0-10В, 4-20мА; значение переключения.
Уплотнение сальниковой коробки: надежное и без утечек.
Трубное соединение: стандартный фланец, простой в установке.
Диаметр клапана: DN20-DN350.
Структура уравновешивающего клапана: подходит для высокой допустимой разницы давлений и паровой среды.
Низкотемпературный регулирующий клапан: используется для низкотемпературных сред, таких как этиленгликоль.
Технические параметры электропривода
Основные параметры регулирующего клапана
Номинальное давление (МПа) 1,6
Материал корпуса: чугун, литая сталь, литая нержавеющая сталь.
Материал сердечника и седла клапана: нержавеющая сталь.
Утечка Двухходовой клапан<0.01% Balance valve <0.5% Three-way valve <0.1%
Характеристика расхода равнопроцентная прямая
Среда вода, пар, гликоль...
Средняя температура: обычный тип (2~180) градусов; высокотемпературный тип (2~220) градусов; высокотемпературный тип I (2-280) степень; высокая температура
Ⅱ тип (2-380) степень ; высокая температура Ⅲ тип (2-500) степень ; низкотемпературный тип (-20~180) градусов

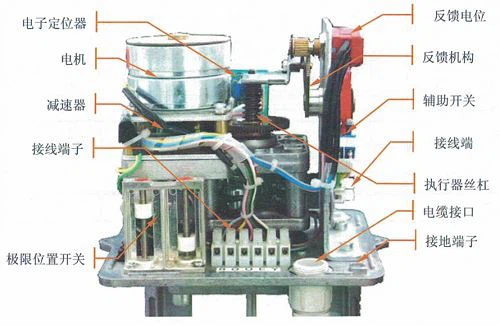

Внутренняя принципиальная схема конструкции электропривода
Размеры
Состав электрораспределителя
Электрический регулирующий клапан состоит из двух частей: электрического привода и корпуса клапана, и эти две части соединены в один корпус соединительным зажимом и контргайкой.
Установка и обслуживание
1) Перед установкой трубопровод необходимо очистить, а на входной стороне клапана необходимо установить фильтр и сливной клапан для удаления песка, ржавчины и других загрязнений.
2) Соединение между фланцем корпуса клапана и трубопроводом должно быть естественно соосным, чтобы избежать напряжения сдвига, а соединительные болты должны быть равномерно затянуты.
3) При установке обратите внимание на направление стрелки на корпусе клапана, чтобы оно соответствовало направлению потока среды.
4) Вокруг корпуса клапана должно быть оставлено пространство более 30 мм для установки, разборки и технического обслуживания.
5) При использовании он должен быть установлен вертикально. Клапаны ниже DN80 могут быть установлены наклонно или горизонтально в особых случаях. Однако, когда объем, вес и вибрация слишком велики, необходимо установить опору.
6) В важных случаях следует добавить обводные трубопроводы для подготовки к ручному управлению в случае отказа или технического обслуживания.
7) Корпус клапана должен быть изолирован так же, как и трубопровод, а электропривод не может быть изолирован. Особенно, когда он применяется к высокотемпературной среде, необходимо усилить сохранение тепла части корпуса клапана. В противном случае из-за слишком высокой температуры окружающей среды это повлияет на нормальную работу электропривода.
8) Электропривод нельзя погружать в воду, а электропроводка должна соответствовать действующим национальным строительным нормам.
9) Перед подачей питания проверьте напряжение питания, необходимое для электрического привода, чтобы избежать повреждения двигателя.
10) Пользователь должен проверять состояние смазки шестерни трансмиссии электропривода не реже одного раза в год. Если консистентная смазка высохла, немедленно добавьте ее.
11) Пользователь должен регулярно проверять, нет ли утечек через уплотнение регулирующего клапана. В случае утечки немедленно затяните крепежные винты или замените уплотнения.
Шаги установки
1. Ослабьте стяжной винт соединительной шпильки привода шестигранным ключом № 5 и снимите его: Снимите соединительную шплинту привода и контргайку;
2. Используйте соединительную шину, чтобы закрыть головку штока клапана и поднимите ее, а затем поднимите шток клапана;
3. Поместите соединительный порт клапана на нижний конец кронштейна привода в верхней части корпуса клапана, но не опускайте его;
4. Наденьте контргайку кронштейна привода на шток клапана;
5. В это время установите кронштейн привода до конца. Если шток клапана протекает высоко и не может быть помещен в нижнюю часть, слегка нажмите на верхнюю часть крышки привода, чтобы прижать ее к нижней части.

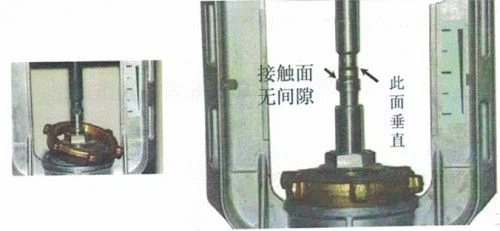

6. Убедитесь, что соединение между штоком клапана и шатуном привода должно быть плотно и без зазоров. Если да, вы можете перейти к следующему шагу; если нет, вам нужно немного приподнять привод, зажать головку штока соединительной шиной привода, чтобы поднять шток, а затем опустить привод, чтобы проверить, есть ли зазор в соединении, в противном случае повторите вышеописанный процесс работы до подходящего момента. .
7. Встаньте лицом к кронштейну привода и проверьте, вертикальна ли плоскость крепления со стороны нижнего конца шатуна привода. Если он не вертикальный, снимите верхнюю крышку привода, используйте гаечный ключ № 10, чтобы ослабить фиксирующую гайку на верхней части винта, а затем поверните винт привода вручную, чтобы сделать вышеупомянутую соединительную плоскость вертикальной.
8. Установите шплинт привода на соединительную часть шатуна и штока клапана, установите винт крепления шплинта, но не затягивайте его: обратите внимание на направление при установке шплинта, большой конец зажимает головку штока клапана, маленький конец закрывает головку шатуна, и его необходимо прикрепить. тугой.
9. Затяните стопорную гайку вручную, затем прижмите медный стержень к выпуклому концу стопорной гайки и постучите по медному стержню молотком по часовой стрелке, постепенно затягивая стопорную гайку.
10. С помощью шестигранного ключа № 5 затяните крепежные винты зажимной пластины.
11. Проверьте, вставлен ли вал регулировки хода в прорезь линейки вентилятора обратной связи, если нет, снова вставьте его в прорезь линейки вентилятора обратной связи и затяните фиксирующую гайку на верхней части ходового винта.

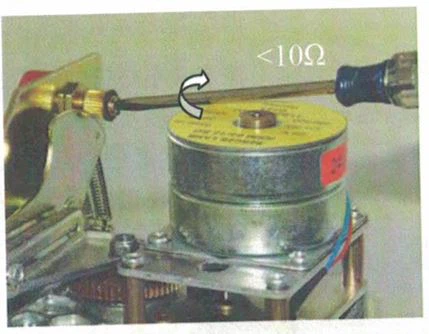

12. Если ошибка обратной связи нулевой точки велика, используйте отвертку для регулировки потенциометра обратной связи по часовой стрелке, чтобы отрегулировать вал до упора, чтобы сопротивление между фиолетовым проводом и серым проводом потенциометра было менее 10 Ом.
Большой склад аксессуаров для бромида лития
Являясь предприятием послепродажного обслуживания центрального кондиционера, Flier Refrigeration в 2010 году внедрила складскую модель продаж, поставляя аксессуары для аварийных продуктов для отечественных и зарубежных пользователей, что значительно сокращает время ожидания, вызванное поврежденными аксессуарами для пользователей.
В настоящее время компания имеет компоненты, используемые известными отечественными и зарубежными хост-брендами, такими как Jiangyin Shuang Liang, Dalian Panasonic, Changsha Aboard, Yantai Ebara, Qingdao LG, American Trane, York, Carrier и т. д., включая более тысячи типов обычно бывшие в употреблении компоненты центрального кондиционирования воздуха, такие как импортные вакуумные насосы, экранированные насосы, горелки, электрические двухходовые клапаны и компоненты управления.
Вакуумный насос
Вакуумный насос, используемый в холодильнике, является важным оборудованием для поддержания вакуума в устройстве с высокой частотой использования, частой заменой расходных материалов и легким повреждением. Поэтому у пользователей часто возникают острые требования к вакуумным насосам. Складской и логистический центр Flier имеет на складе сотни комплектов вакуумных насосов, а также большое количество оригинального масла для вакуумных насосов, включая такие известные бренды, как ulvac и Foster. Оригинальная упаковка и комплектация моделей обеспечивают высокое качество продукции и удовлетворение потребностей пользователей. А уникальная модель складских продаж компонентов Flier может эффективно удовлетворить острые потребности пользователей в продуктах. Быстро сопоставляйте марки компонентов, модели, расходные материалы, основные параметры и т. д., а также быстро и эффективно храните и отгружайте через специальную систему складирования и логистики.
Герметичный насос
Экранированный насос, используемый в холодильнике, представляет собой насос без утечек, необходимый в холодильной технике. Конструкция кузова представляет собой статично герметичную конструкцию, которая выполняет такие функции, как предотвращение коррозии и нулевая утечка. Он также имеет такие преимущества, как низкий уровень вибрации и шума, высокая эффективность насоса и низкое энергопотребление.
Будучи важным компонентом холодильных установок, экранированные насосы, такие как вакуумные насосы, являются часто используемыми и уязвимыми компонентами. Тем не менее, обращение к первоначальному заводу для закупки, складирования и доставки после повреждения займет много времени, в течение которого устройство будет в основном находиться в выключенном состоянии, что приведет к большим экономическим потерям для пользователей.
Склад и логистический центр Flier в настоящее время имеет сотни оригинальных насосов в консервных банках, в основном под торговыми марками Dalian Teikoku и Hefei Xinhu. Оригинальная поставка, комплектные модели, гарантия качества, быстрая доставка и прямая логистика минимизируют время ожидания клиента, полностью удовлетворяя потребности клиентов.
Другие компоненты
В дополнение к важным компонентам, необходимым для холодильных установок, отдел продаж Flier Refrigeration Parts Warehouse Sales также имеет широкий ассортимент запасных частей, включая, помимо прочего: различные модели клапанов, горелок, материнские платы управления, дисплеи, датчики и сопутствующие аксессуары. . Торговые марки включают: Siemens из Германии, Taicang из Франции, Trane из США, York, Carrier, Honeywell, Macwell, Lu gong из Японии, Fuji, Yamamoto, CKD Известные отечественные и зарубежные бренды, такие как Yamamoto Instruments, Omron, Beijing ACT , Шанхай Юй Лян и Тайвань Ань Лян. В то же время, Fuller Refrigeration также имеет фильтрующее устройство собственной разработки для холодильников, которое широко используется во всех типах абсорбционных установок с бромистым литием, и уполномочено Национальным управлением интеллектуальной собственности Китая на получение патента на самозащиту хладагента Fuller. очистительное устройство. Этот продукт использует технологию мембранной фильтрации и устанавливается в системе циркуляции раствора агрегата, что позволяет агрегату выполнять фильтрацию раствора и достигать эффекта очистки в нормальных условиях эксплуатации. Фильтрующее устройство отличается высокой точностью фильтрации и простотой эксплуатации, а фильтрующий элемент изготовлен из экологически чистых материалов, которые можно многократно промывать и использовать.
